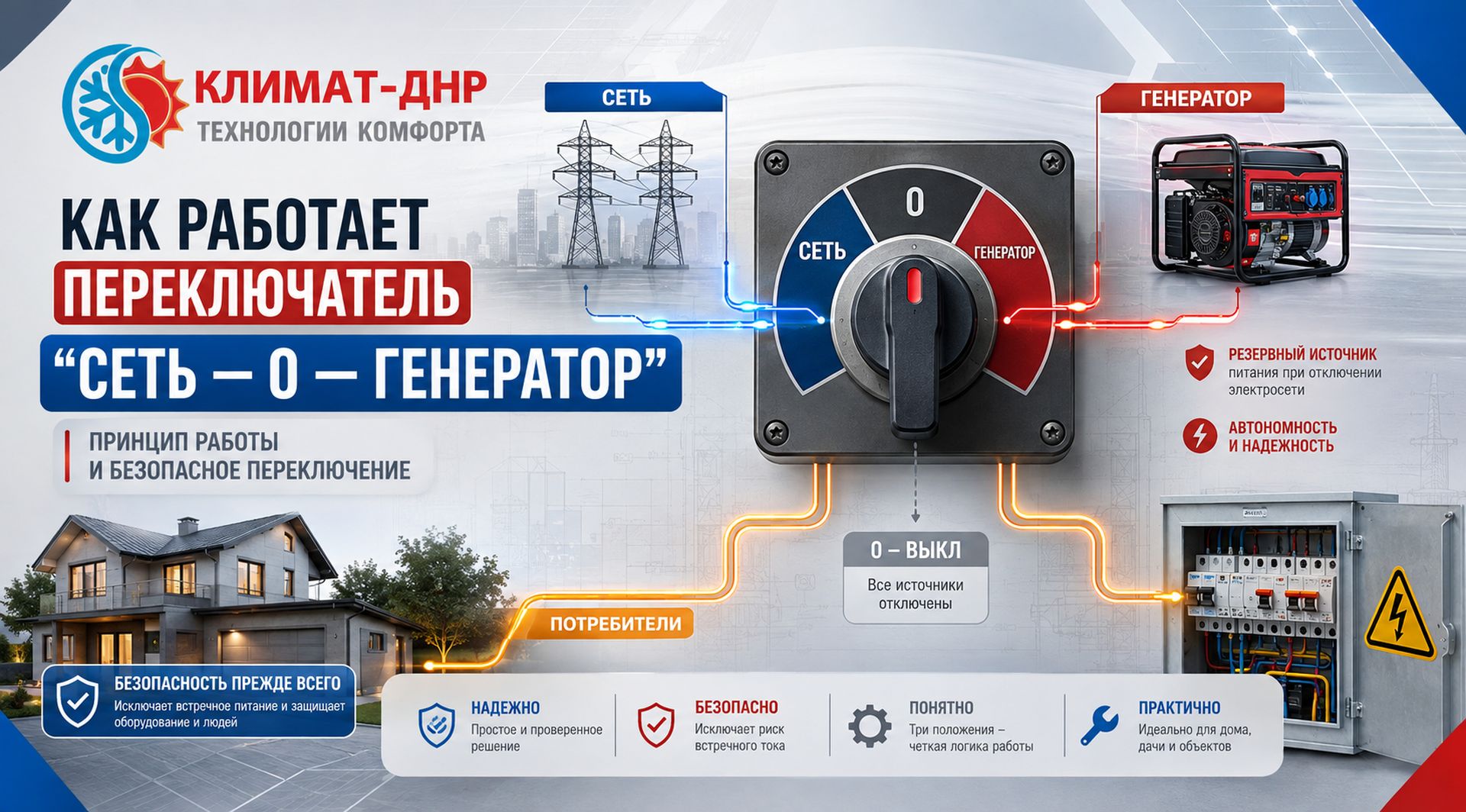

Переключатель «Сеть — 0 — Генератор» — один из наиболее понятных способов организовать ручное резервное питание частного дома. Его задача не запускать генератор и не регулировать напряжение, а безопасно выбирать, от какого из двух источников получает питание резервируемая электрическая нагрузка.
В нормальном режиме дом питается от внешней электросети. При её отключении владелец запускает генератор и вручную переводит переключатель через нейтральное положение «0» на резервный источник.
«Сеть» — дом соединён с внешней электросетью, генератор отделён.
«0» — резервируемая нагрузка отключена от обоих источников.
«Генератор» — дом получает питание от генератора, внешняя сеть отделена.
Главная функция такого устройства — не позволить обычной резервной системе одновременно соединить сеть и генератор с одной нагрузкой.
Что такое переключатель «Сеть — 0 — Генератор»
Технически это устройство переключения между двумя источниками питания.
В документации производителей аналогичное исполнение часто обозначается:
I — 0 — II.
При использовании для резервного электроснабжения дома удобно считать:
Генератор от нагрузки отделён.
Основная сеть отделена.
Зачем нужно положение «0»
Именно среднее положение является одной из ключевых особенностей схемы.
Чтобы перейти с одного независимого источника питания на другой, обычная резервная система должна сначала разорвать соединение с первым источником.
И только затем подключить второй.
При обратном переходе:
Для обычного резервного генератора такой принцип предотвращает прямое соединение работающего генератора с внешней электросетью.
Почему нельзя просто переключить сеть прямо на генератор без разрыва
Внешняя сеть и бытовой генератор — два независимых источника переменного напряжения.
Они не обязаны иметь в конкретный момент:
- одинаковую фазу;
- одинаковую мгновенную величину напряжения;
- точно одинаковую частоту;
- синхронность вращения электрического поля.
Поэтому обычный бытовой резерв строится не по принципу «соединить два источника», а по принципу:
выбрать только один источник питания нагрузки.
Что происходит в положении «Сеть»
При нормальном электроснабжении переключатель находится в положении:
СЕТЬ / I.
В этом режиме резервируемые цепи дома получают питание от централизованной электросети.
Генераторная сторона переключателя при правильно построенной схеме не соединена с нагрузкой.
Что происходит в положении «0»
При переводе рукоятки в среднее положение резервируемая нагрузка отключается от обоих источников.
То есть:
- внешняя сеть к нагрузке не подключена;
- генератор к нагрузке не подключён;
- между двумя положениями появляется электрический разрыв.
Это промежуточное положение позволяет перейти на второй источник без прямого соединения источников между собой.
Для электромонтажных работ требуется полноценное безопасное отключение источников и проверка отсутствия напряжения.
Что происходит в положении «Генератор»
После запуска резервной станции и её выхода в нормальный рабочий режим переключатель переводится:
0 → ГЕНЕРАТОР / II.
Теперь резервируемая домашняя нагрузка соединяется с выходом генератора.
При этом внешний источник должен оставаться электрически отделённым от этой нагрузки.
Как происходит переход при отключении электричества
Для правильно смонтированной ручной системы общая логика выглядит следующим образом.
Что делать, когда электричество снова появилось
Обратный переход строится по тому же принципу разделения источников.
После возврата нагрузки на внешнюю сеть генератор разгружается и останавливается в соответствии с инструкцией производителя.
Переключатель сам запускает генератор?
Нет.
Обычный ручной переключатель «Сеть — 0 — Генератор» выполняет только коммутацию силовой цепи.
Он:
- не следит автоматически за внешней сетью;
- не запускает двигатель генератора;
- не управляет стартером;
- не проверяет уровень топлива;
- не останавливает генератор после возврата сети.
Чем ручной переключатель отличается от АВР
| Функция | «Сеть — 0 — Генератор» | Автоматический ввод резерва |
|---|---|---|
| Контроль основной сети | Человек | Автоматика |
| Запуск генератора | Вручную | Автоматически при совместимом генераторе |
| Переключение источника | Вручную | Автоматически |
| Возврат на сеть | Вручную | Автоматически |
| Остановка генератора | Вручную | По алгоритму системы |
| Стоимость системы | Обычно ниже | Обычно выше |
| Работа без человека | Нет | Да |
Кому достаточно ручного переключателя
Ручной резерв часто рационален, если:
- отключения происходят сравнительно редко;
- обычно кто-то находится дома;
- нет необходимости восстанавливать питание автоматически;
- несколько минут без электричества не критичны;
- владелец готов самостоятельно запускать генератор;
- важна простая и понятная система.
Для многих частных домов это практичный вариант.
Когда лучше установить АВР
Автоматизация становится особенно полезной, если резервируются:
- отопление зимой;
- насосное оборудование;
- холодильники и морозильники;
- видеонаблюдение;
- оборудование бизнеса;
- дом, который регулярно остаётся без людей.
В таких случаях человеческое участие в каждом отключении может быть неудобным или вообще невозможным.
Почему нельзя вместо переключателя использовать кабель «вилка — вилка»
Потому что такой кабель не обеспечивает безопасного конструктивного разделения источников.
Кроме того, на открытых контактах второй вилки может появиться опасное напряжение.
А при неправильно отключённом вводе возможна обратная подача питания в сторону внешней сети.
Можно ли использовать два отдельных автомата вместо переключателя
Просто два независимых автоматических выключателя без конструктивной взаимной блокировки не дают той же защиты от человеческой ошибки.
Теоретически пользователь может включить оба.
Поэтому для переключения независимых источников применяются устройства и схемы, специально предназначенные для этой задачи.
Как выбрать переключатель по току
Переключатель является силовым устройством.
Поэтому его нельзя выбирать только по надписи:
«для генератора 5 кВт».
При подборе учитывают:
- рабочее напряжение;
- количество фаз;
- номинальный ток;
- количество полюсов;
- характер нагрузки;
- защитные аппараты системы;
- сечение кабелей;
- условия монтажа;
- соответствие устройства назначению переключения источников.
Почему мощность генератора и ток переключателя — не одно и то же
Для однофазной нагрузки ток связан с мощностью и напряжением.
Например, чем выше мощность при одинаковом напряжении 230 В, тем выше рабочий ток.
Поэтому переключатель, кабель, разъём генератора и защитные устройства должны быть согласованы между собой.
Однофазный дом: что переключает устройство
Здесь нельзя давать одну универсальную схему для всех объектов.
В зависимости от проекта переключатель может иметь различное количество полюсов и различную схему работы с нейтральным проводником.
Решение зависит от:
- конструкции генератора;
- системы заземления дома;
- состояния нейтрали генератора;
- применяемых УЗО;
- способа резервного ввода;
- действующих требований к электроустановке.
Нужно ли переключать нейтраль
Не существует ответа «всегда да» или «всегда нет» для любого генератора и любого дома.
Производители оборудования переключения источников выпускают системы с различными вариантами нейтрали.
В одних системах нейтраль остаётся общей, в других переключается вместе с другими проводниками.
